الحفارات الهيدروليكية DTH المدمجة/ أجهزة الحفر المجنزرة

JK660

جهاز الحفر الهيدروليكي المجنزر المدمج/ حفار هيدروليكي على جنزير، سلسلة JK660Integrated Hydraulic Crawler Mounted DTH Drilling Rig

معدات الحفر الهيدروليكية للأماكن المكشوفة والمناجم السطحية
قطر الحفرة: 90-160 مم
طول قضيب الحفر: 3 أمتار
سرعة الحركة: 2 كم/ ساعة، 3 كم/ساعة
اختياري: مجمع الغبار الجاف الهيدروليكي/مجمع الغبار الرطب الهيدروليكي
طلب عرض سعر

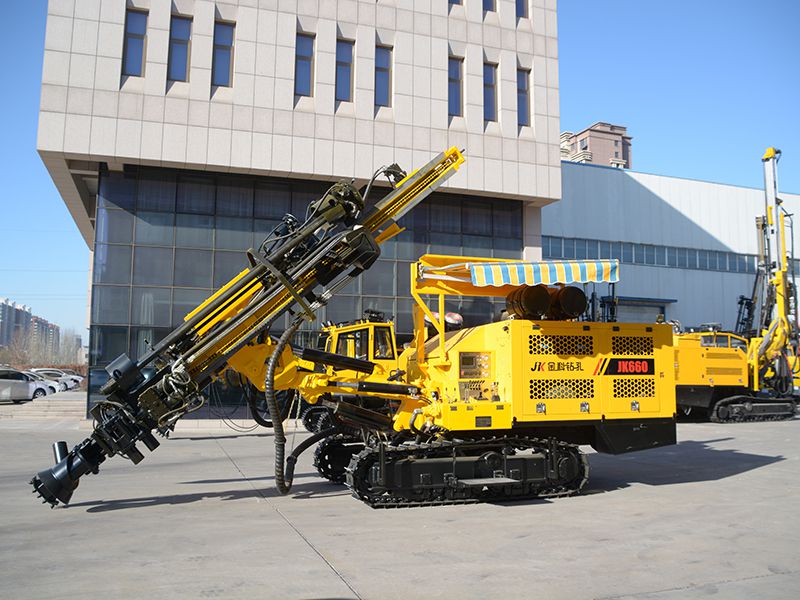

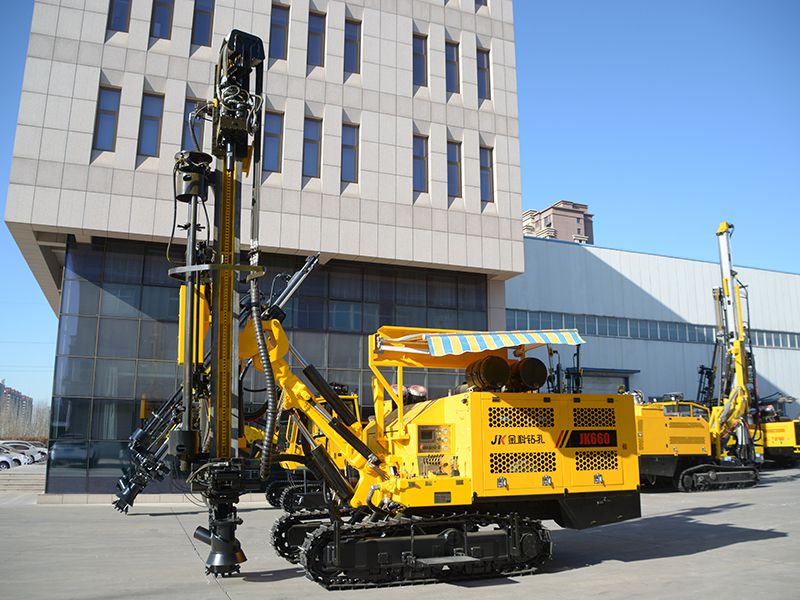

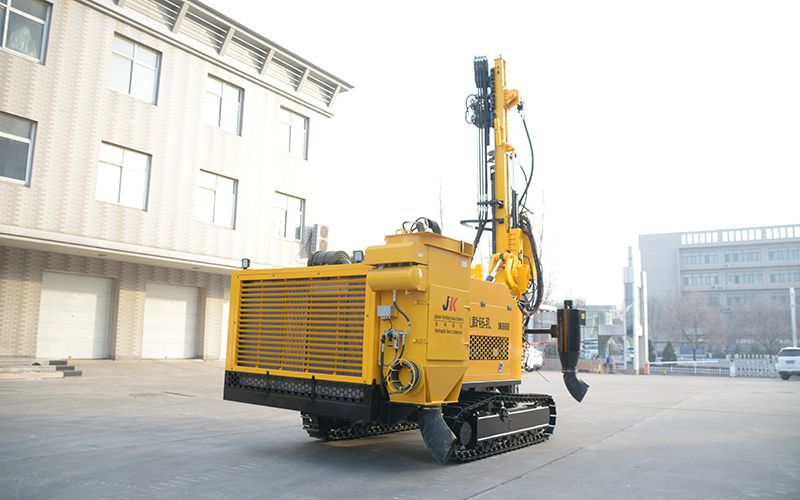

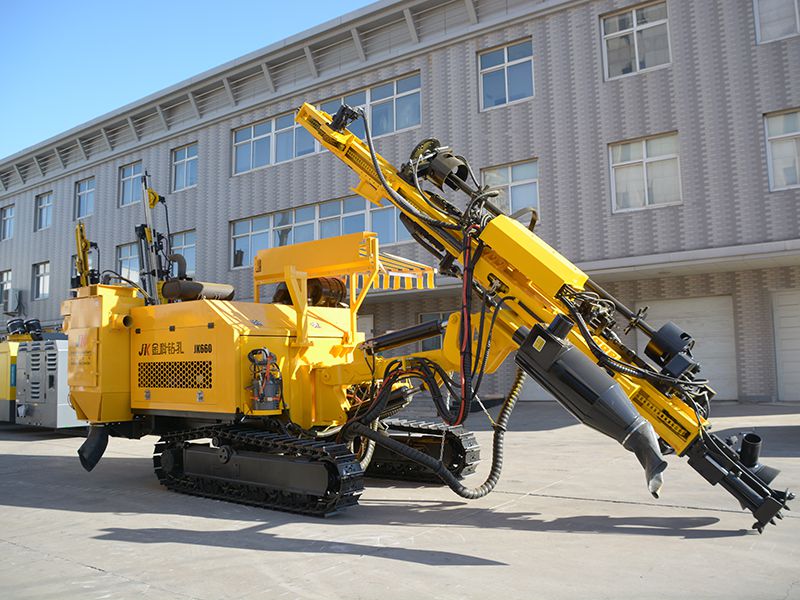

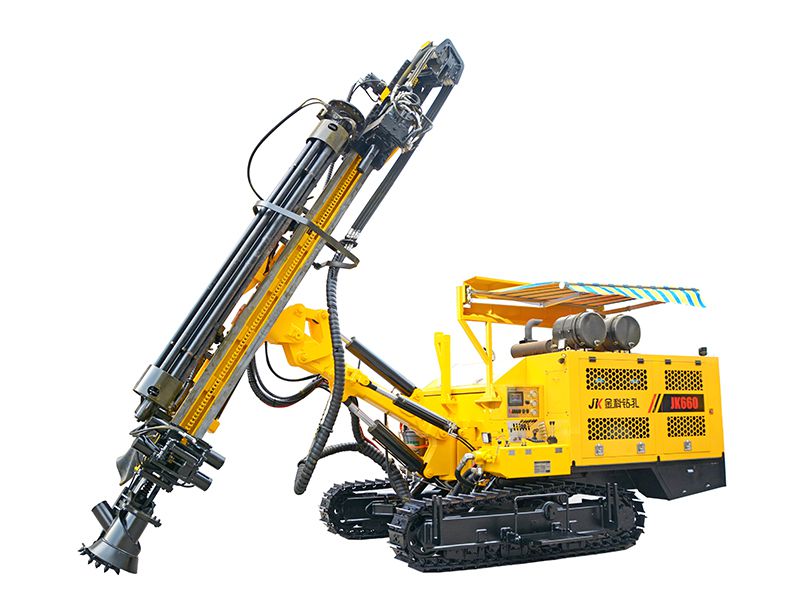

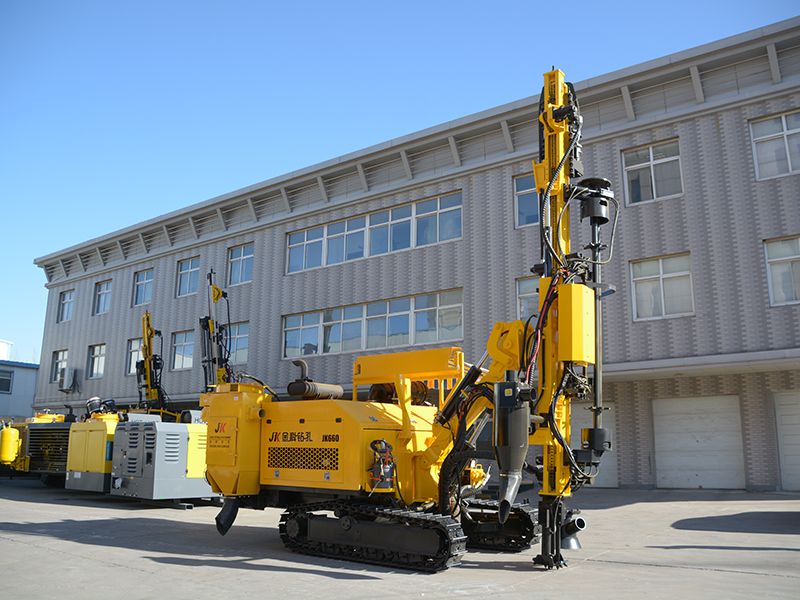

جهاز الحفر الهيدروليكي المدمج المثبت على جنزير، سلسلة JK660

يتميز جهاز الحفر الهيدروليكي DTH المدمج بنظام مؤتمت قوي وله كفاءة حفر عالية، حيث يتميز بالتصميم المتكامل لجهاز الحفر وضاغط الهواء لمعالجة التحدي المتمثل في التنقل والتحكم عن بُعد في ضاغط الهواء، وفقدان الهواء المضغوط وارتفاع تكاليف العمالة. كما يوفر جهاز الحفر المجهز بجهاز تجميع الغبار الهيدروليكي عالي الأداء، حلاً صديقًا للبيئة في مجال التعدين يلبي متطلبات حماية البيئة.

التطبيقات
يُستخدم بشكل أساسي في هندسة الطاقة المائية والتعدين في الحفر المفتوحة والأماكن المكشوفة وأعمال بناء الطرق وعمليات التفجير في أعمال الدفاع الوطني.

الحفارات الهيدروليكية DTH المدمجة/ أجهزة الحفر المجنزرة
الحفارات الهيدروليكية DTH المدمجة/ أجهزة الحفر المجنزرة الحفارات الهيدروليكية DTH المدمجة/ أجهزة الحفر المجنزرة الحفارات الهيدروليكية DTH المدمجة/ أجهزة الحفر المجنزرة الحفارات الهيدروليكية DTH المدمجة/ أجهزة الحفر المجنزرة
الخواص الفنية
الموديل JK660
القياسات العامة الوزن kg 13500
الطول mm 8600
العرض mm 2400
الارتفاع mm 3350
الهيكل السفلي عرض المسار mm 300
الخلوص الأرضي mm 370
تذبذب المسار ° ±10°
سرعة الحركة كم/ ساعة 2 (سرعة منخفضة) 3 (سرعة عالية)
قدرة الصعود والتسلق ° 27°
المحرك الموديل CUMMINS QSC8.3-C260-30
النوع محرك ديزل EFI سداسي الأسطوانات مبرد بالماء ب 6 أسطوانات
القدرة المقدرة كيلو وات/ دورة بالدقيقة 194/2100
سعة خزان الوقود لتر 400
ضاغط الهواء العلامة التجارية Atlas Copco
الضغط أثناء العمل بار 17 (ضغط عالي)
الحد الأقصى للتوصيل الحر للهواء (FAD) متر مكعب/ دقيقة 17
محرك دوار معدل الدوران دورة بالدقيقة 0-140
الحد الأقصى لعزم الدوران نيوتن متر 3300
طريقة التغذية محرك + سلسلة
قوة التغذية كيلوا نيوتن 12
قوة الرفع كيلوا نيوتن 21
شوط التغذية mm 3990
ملحق التغذية mm 1100
مبادل قضيب الحفر قطر الحفر mm Ø90-Ø160
سعة قضيب الحفر m 6+1
طول قضيب الحفر m 3
قطر القضيب mm 76/89
مجمع الغبار مجمع الغبار الجاف الهيدروليكي (اختياري: جامع الغبار الرطب)
المكونات الرئيسية
  • وحدة الدوران

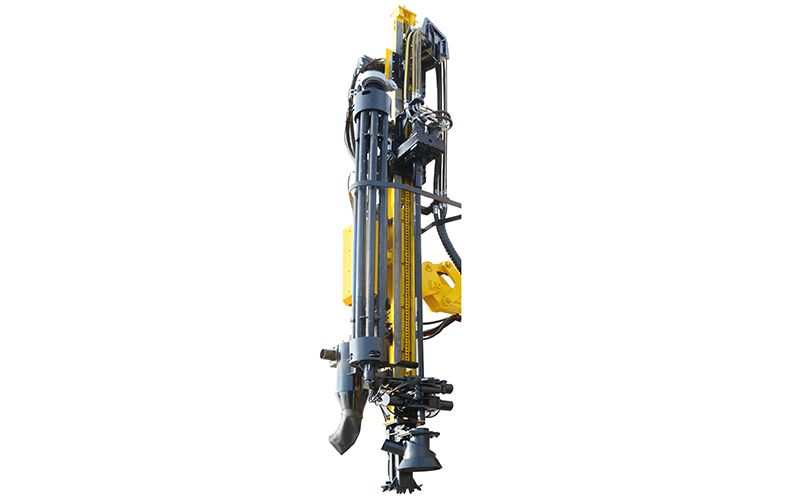

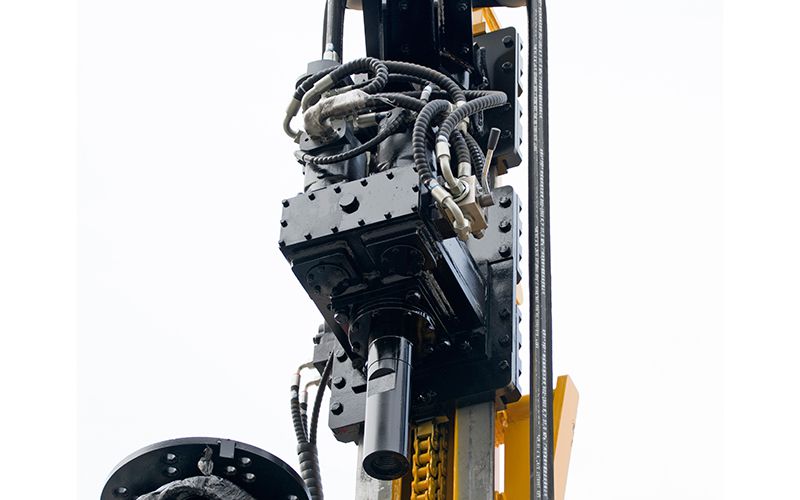

    وحدة الدوران
    تحقق وحدة الدوران عزم دوران كبير ونسبة تخفيض عالية مما يساهم في كفاءة نقل عالية وتشغيل مستقر ومعدل تعطيل منخفض. كما يقلل الأداء الممتاز من تكاليف الصيانة. فضلاً عن ذلك، يتميز الحفار بنظام متطور يقلل من احتمالية تعثر لقم الثقب في التكوينات غير المجمعة مما يضاعف من معدل نجاح ثقوب الحفر. إلى جانب ذلك، تتميز ألواح البطانة الجزيئية العالية بأنها مقاومة للتآكل ومتينة دون الحاجة إلى التشحيم. كما يتم إضافة مسار توجيه ذو إطار من فولاذ المنغنيز لحماية الصاري من التآكل. ويتوفر نظام دوران اختياري مزدوج الدفع عالي السرعة ومنخفض السرعة.
  • مبادل القضيب الأوتوماتيكي
    مبادل القضيب الأوتوماتيكي
    من السهل تشغيل مبدل القضيب الأوتوماتيكي للتحكم في تخزين القضيب وتحميل القضيب وتفريغه وحركة مشبك الماكينة. ولأن الحفار يمتلك تصميم متطور بنظام ثابت ومستقر، يمكن للمبدل تحميل وتفريغ القضيب بسهولة وزيادة كفاءة العمل.
  • لوحة التشغيل

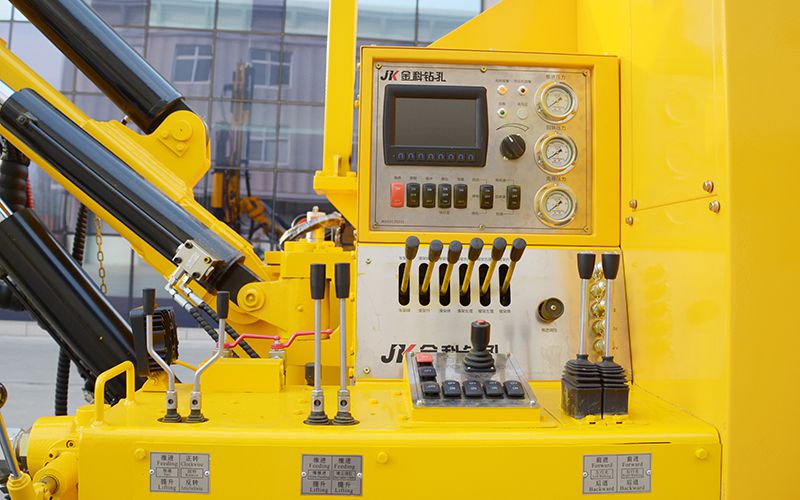

    لوحة التشغيل
    يمكن تنفيذ جميع العمليات من خلال نظام التحكم المتكامل، حيث يسمح نظام التحكم بإمكانية التغذية والرفع السريع. كما أن قوة التغذية قابلة للضبط بناءً على البيئات المختلفة، مما يقلل من وقت الحفر ويزيد من الكفاءة.
  • الهيكل السفلي

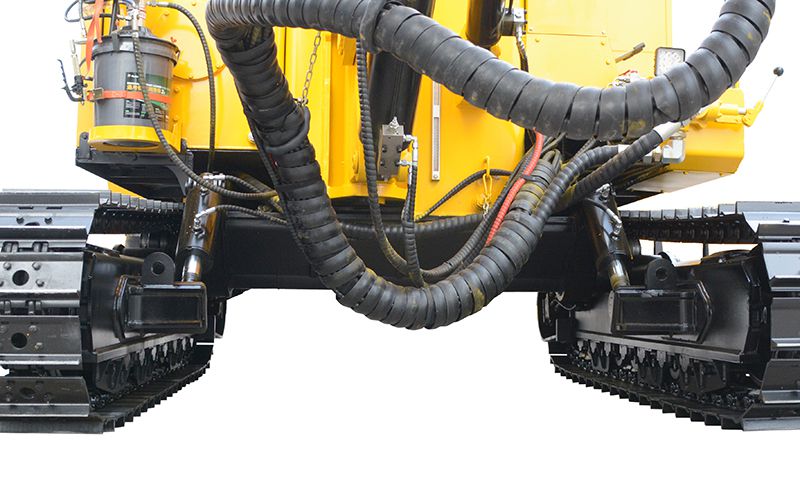

    الهيكل السفلي
    يعتمد الهيكل السفلي على تصميم قوي مكون من أربع عجلات ومسار واحد، حيث تتيح المسارات العريضة إمكانية السير السلس والقدرة القوية على التسلق لدعم أعمال الحفر الشاقة. كما تم تصميم 4 رافعات تسوية بزاوية 10 درجات يمينًا ويسارًا لدعم أعمال الحفر في التضاريس الوعرة. كما تدعم نوبات السرعة العالية والمنخفضة لتحقيق حركة مرنة بين مواقع الحفر.
  • وحدة تغذية متطورة ولا تحتاج إلى صيانة

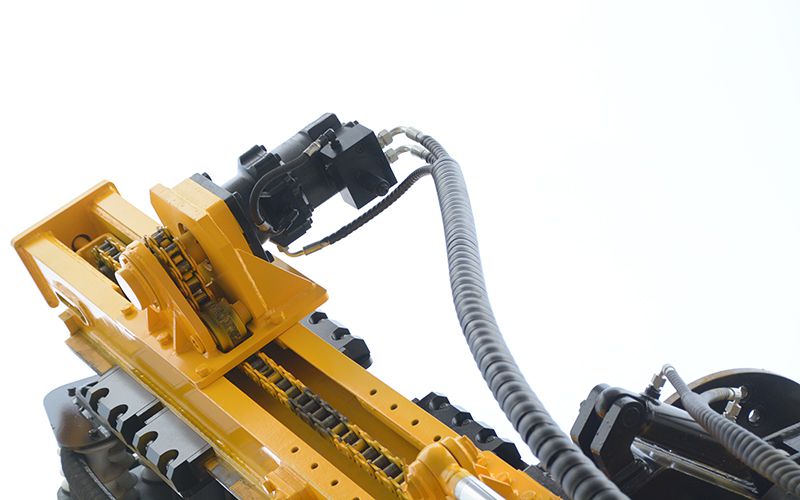

    وحدة تغذية متطورة ولا تحتاج إلى صيانة
    يدعم نظام القفل الهيدروليكي-الميكانيكي إخراج عزم دوران ثابت للمحركات الهيدروليكية مع تجنب التسرب الهيدروليكي والانزلاق.
  • مجمّع الغبار
    مجمّع الغبار
    تم تزويد مجمّع الغبار الهيدروليكي بغطاء منزلق يجمع الغبار ويحقق أداءً مستقرًا وفعالًا، مما يطيل من عمر خدمة الحفارة ويضمن بيئة عمل نظيفة.
  • نظام الطاقة

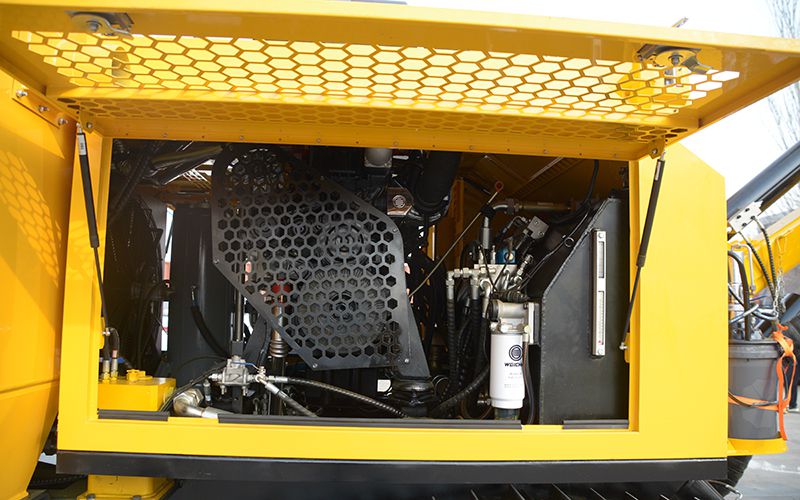

    نظام الطاقة
    محرك بالحقن المباشر بشاحن توربيني عالي الطاقة مزود بوظيفة التبريد بالماء، مما يوفر أداءً موثوقاً وموفراً للطاقة. كما أن فلتر الهواء ثنائي المراحل يضمن دخول هواء نظيف ويقلل من معدلات تعطل المحرك. فضلاً عن ذلك، تتميّز المضخات والصمامات الهيدروليكية بمقاومة الضغط، والإخراج الكبير والجودة العالية وعمر الخدمة الطويل.
  • ضاغط الهواء

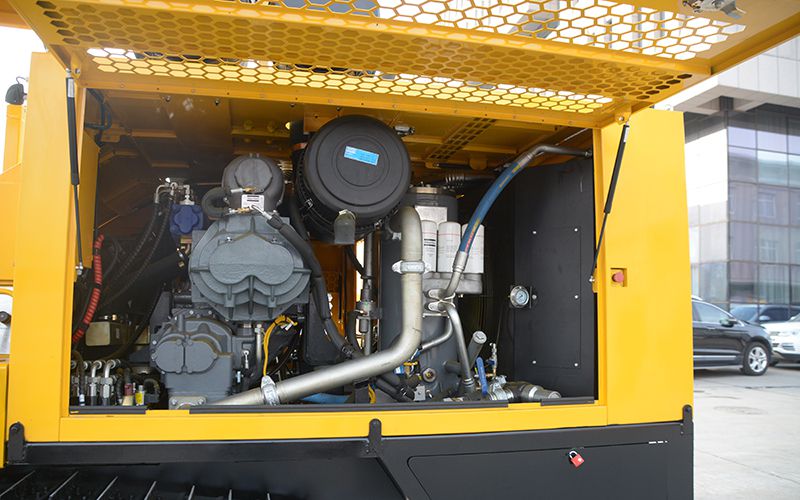

    ضاغط الهواء
    يتميز ضاغط الهواء نوع Atlas Copco بضغط تشغيل يبلغ 17 بار وتوصيل هواء يبلغ 17 متر مكعب/ دقيقة، مما يضمن أداءً موثوقًا لدعم الحفر في مجموعة متنوعة من الصخور.

+
—
ما هي طريقة الحفر أسفل الحفرة؟

الحفر العميق DTH هو أحد طرق الحفر للأساسات العميقة، حيث تعمل قضبان الحفر بالضغط الهيدروليكي، وتنقل قضبان الحفر الطاقة إلى لقم الحفر لتكسير الصخور الصلبة إلى قطع صغيرة وغبار يتم تفريغها بالهواء.

+
—
ما هي تطبيقات الحفر DTH؟

باستخدام الطاقة الهيدروليكية والهواء، فإن الحفر DTH مناسب لحفر الثقوب في الصخور الصلبة، مثل الجرانيت والبازلت. وبفضل ضاغط الهواء الممتاز، فإنها تحسن كفاءة الحفر بشكل كبير.

+
—
ما الفرق بين الحفر الدوراني والحفر أسفل الحفرة؟

يُعد كل من الحفر الدوراني والحفر باستخدام تقنية DTH من طرق التعدين السطحي الشائعة. ومع ذلك، تتمتع طرق الحفر DTH بميزة كفاءة الحفر العالية، وخاصة الحفر من خلال الصخور الصلبة.
